VLAN配置-網絡運維


2020-05-08 17:40 作者:艾銻無限 瀏覽量:
大家好,我是一枚從事IT外包網絡運維工程師,今天和大家分享是如何在Web頁面下配置VLAN。


VLAN


背景信息



用戶通過此功能設置VLAN,并將接口加入VLAN。


操作步驟



· VLAN設置

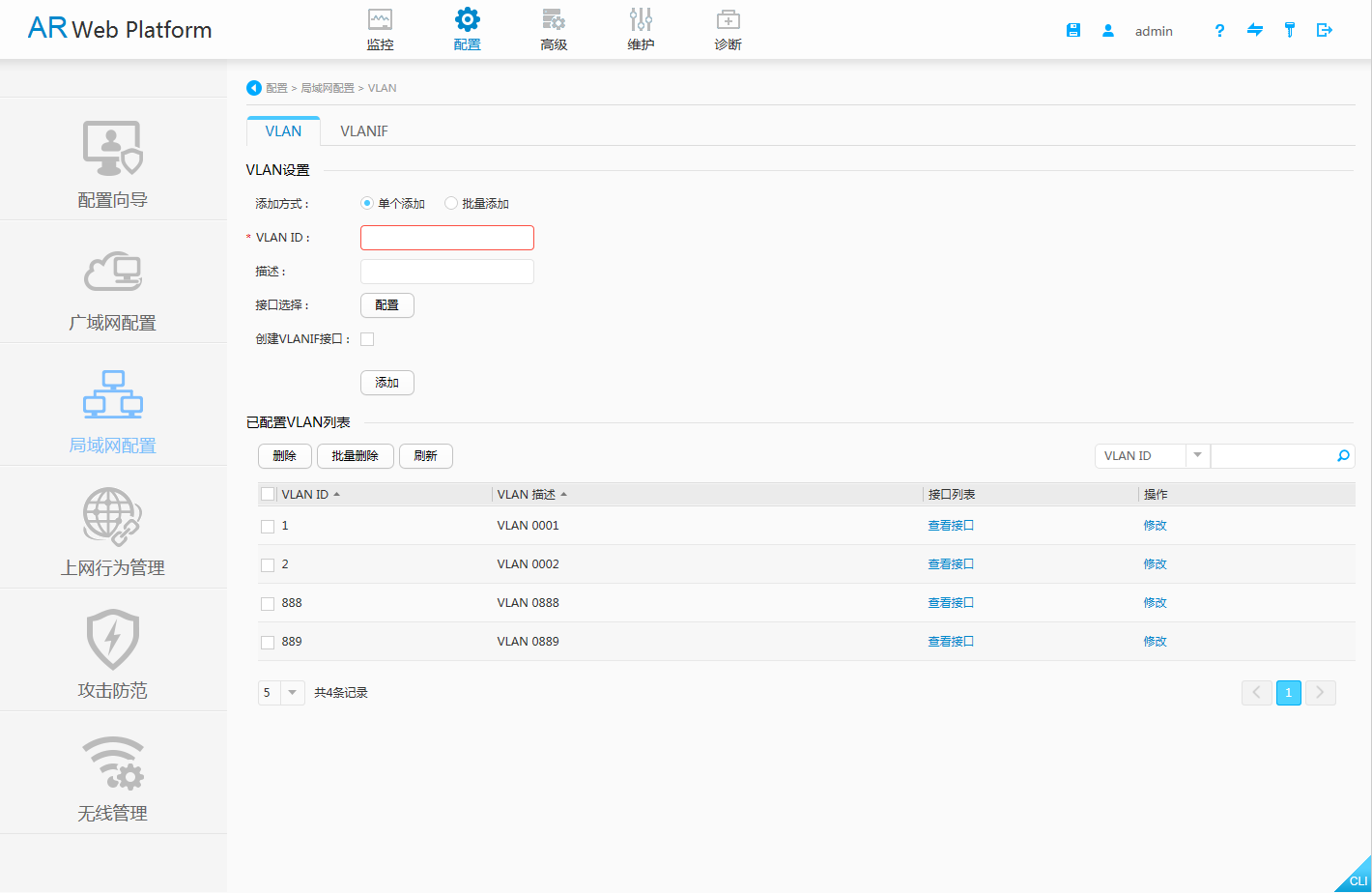

1. 選擇“配置 > 局域網配置 > VLAN > VLAN”,進入VLAN界面。如圖1所示。

  VLAN界面







2. 有兩種添加VLAN的方式進行VLAN設置。分別是“單個添加”添加方式和“批量添加”添加方式。

§ 若選擇“單個添加”,如圖2所示。

圖2  單個添加界面








a. 輸入“VLAN ID”。該輸入項不能為空,范圍是1~4094。

b. (可選)輸入“描述”信息。該輸入項長度范圍是1~80個字符。

c. (可選)進行“接口選擇”。

. 單擊按鈕,在“接口選擇”界面的“可添加的接口列表”中依次選中需要添加的接口,如圖3所示。


圖3  單個添加界面







i. 單擊按鈕,添加已選擇的接口。在“修改鏈路類型”界面中,選擇“鏈路類型”和“加入方式”,如圖4所示。具體參數請參見表1。

圖4 單個添加界面




表1  修改鏈路類型說明


項目 說明
鏈路類型 接口的鏈路類型。有以下三種。
· Hybrid
· Access
· Trunk
加入方式 接口加入VLAN的方式。有以下兩種。
· Tagged
· Untagged


ii. 單擊“確認”按鈕,待添加的接口就添加到了“接口選擇”界面的“已添加的接口列表”中。


iii. (可選)在“已添加的接口列表”中選擇需要刪除的接口,單擊按鈕進行刪除。


a. (可選)選擇是否“創建VLANIF接口”。若選擇“創建VLANIF接口”,輸入“主IP地址/掩碼”和“描述”信息。其中“描述”的輸入項長度范圍是1~242個字符。

b. 單擊“添加”按鈕,即單個VLAN添加成功。

§ 若選擇“批量添加”,如圖5所示。

圖5  批量添加界面







c. 輸入“VLAN ID”。該輸入項長度范圍是1~4094個字符,格式為1,3–5,7。

d. 單擊“添加”按鈕,即批量VLAN添加成功。

· 刪除VLAN

1. 在“已配置VLAN列表”區域下,選中需要刪除的VLAN。

2. 單擊“刪除”按鈕或者“批量刪除”按鈕。

3. 在彈出的提示框中單擊“確定”按鈕,即刪除成功。

· 刷新VLAN

§ 在“已配置VLAN列表”區域下,單擊“刷新”按鈕,刷新VLAN列表信息。

· 搜索VLAN

0. 在“已配置VLAN列表”區域右邊的搜索框中,在“VLAN ID”、“VLAN描述”這兩個搜索條件中選擇其中一項。

1. 在搜索輸入框內輸入需要搜索的內容,單擊按鈕,列表中即可顯示此VLAN的相關內容。

· 查看VLAN中接口信息

§ 在“已配置VLAN列表”區域的“接口列表”一列中單擊“查看接口”,查看對應VLAN下的接口信息。

· 修改VLAN

0. 在“已配置VLAN列表”區域的“操作”一列中單擊“修改”。在“VLAN修改”區域修改對應的VLAN信息。可修改的內容為“描述”、“接口選擇”、“創建VLANIF接口”、“主IP地址/掩碼”和“描述”。

1. 單擊“確認”按鈕,即修改成功。
