艾銻知識——三層交換機怎么組網


2020-04-14 17:23 作者:艾銻無限 瀏覽量:
三層交換機怎么組網

隨著我國企業網、校園網以及小區寬帶建設的迅速發展,三層交換機再次找到了新的市場增長點,它的應用也從最初的骨干層、匯聚層一直滲透到邊緣的接入層。在目前火爆的寬帶網絡建設中,三層交換機一般

被放置在小區的中心和多個小區的匯聚層。三層交換機的出現,極大改變了局域網的性能。正如路由器統治廣域網一樣,三層交換機將在今后主宰局域網已成為必然。

三層交換技術就是:二層交換技術+三層轉發技術。它解決了局域網中網段劃分之后,網段中子網必須依賴路由器進行管理的局面,解決了傳統路由器低速、復雜所造成的網絡瓶頸問題。

交換機設備多層結構,多用在機房、企業、網吧、小區寬帶等環境。即機群較大規模的局域網場合。

1、組建局域網時,當內網接口不夠,且不需要路由功能的條件下,交換機為首選設備;

2、例如,機關企業的辦公大樓內,較多樓層因條件限制,可能需要通過三層、四層交換機擴展接口,才能滿足需求;

3、在上面例子中,使用數據幀,還是IP包,都不是重點考慮的問題了。著重解決的問題, 是同一局域網中的接口數量,能否夠用。

4、實際應用中,組網工程人員依據實際環境條件需求,來決定是否選用多層交換機組網,設計拓撲結構。

三層交換機組網方案


針對大中型企業應用,SMC推出了帶有12個SFP(Small-Form Factor Plugable)端口和4個固定1000BaseT關聯端口的3層智能千兆以太網交換機SMC8612XL3。此款產品可以作為適應于需要高速遠程光纖連接

的網絡應用作為匯聚層的核心設備,可支持500個以上的信息點,并且其具有三層線速轉發能力,是大中型企業應用理想的骨干交換機。

SMC8612XL3的最大特點是通過mini-GBIC的超遠程光纖發射器,可連接到100公里外的遠程網絡,并在不同的VLAN間線速路由。通過支持IP路由,減輕了網絡中路由器的工作負擔。她支持的高級屬性包括:鏈

路聚合、VLAN、GVRP動態VLAN注冊、2/3/4層優先級隊列、802.1x等,并支持OSPF和DVMRP等三層動態路由協議的功能。并且還帶有冗余的直流電輸入端口,可以使用第2路供電,大大延長了其不間斷運行

得能力。此外,此款產品還支持VRRP(虛擬冗余路由器協議),進一步在鏈路上保證了網絡的冗余特性。

企業級核心交換機屬于高端交換機為企業網絡骨干構建高速局域網,所以它通常用于企業網絡的最頂層。可以提供用戶化定制、優先級隊列服務和網絡安全控制,并能很快適應數據增長和改變的需要,從而滿足

用戶的需求。對于有更多需求的網絡,企業級骨干交換機不僅能傳送海量數據和控制信息,更具有硬件冗余和軟件可伸縮性特點,保證網絡的可靠運行。SMC8612XL3就具備業界成熟及完善的技術標準,隨著千

兆交換機主流應用的日益普及,市場對千兆以太網交換機的需求將不斷增大,SMC8612XL3千兆交換機的發布,正是迎合了這一市場的需要。



SVA InfiniteSwitch 5224S


InfiniteSwitch 5224S是為企業、校園網互連和寬帶接入設計的一款高性能可堆疊網管交換機,不僅適用于企業和校園等大中型網絡組網,同時其端口限速和端口認證功能特別適合寬帶接入的應用。它具有24個
10/100Mbps自適應RJ-45端口和2個模塊擴展插槽(可選插百兆光纖模塊、千兆模塊和堆疊模塊),可千兆上聯至骨干網。I該交換機支持最大堆疊8臺設備以提供高密度的接入端口,它還支持VLAN、組播、優先
級、端口聚合、端口鏡像等實用網絡功能,而且還提供了19.2Gbps的背板帶寬,實現了數據的全線速轉發,消除了網絡瓶頸,為多用戶接入提供了高性能的網絡解決方案。

InfiniteSwitch 5224S以太網交換機支持Telnet、SNMP和RMON網管協議,網絡管理員可以方便、快捷地通過使用SVAView全中文網絡管理系統或其它第三方網絡管理軟件對IS5224S以太網交換機進行配置、管

理和 監控。另外,網絡也可通過Console端口、Telnet或Web方式來管理、配置IS5224S以太網交換機。值得一提的是,InfiniteSwitch 5224S為用戶提供了可選的軟件路由功能,可以實現Vlan之間的可控制訪

問。

總而言之,IS5224S適用于寬帶運營商、校園網絡、企業網絡等各種場合,是一款新一代的全能接入交換機。


防火墻和兩個三層交換機怎么組網


三層交換機怎么組網

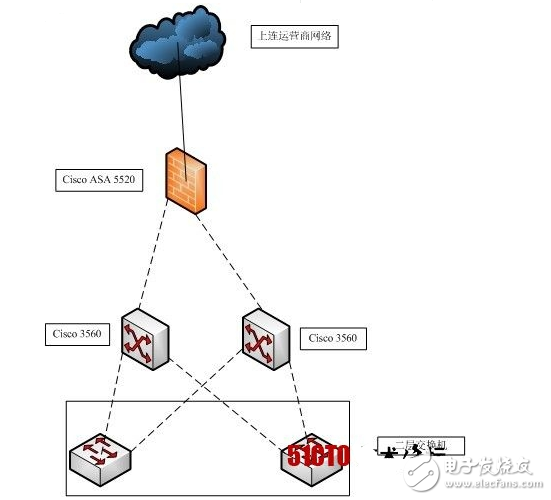

如圖,網絡結構可以這樣設計嗎?這兩個三層交換機

之間是不是還可以做冗余熱備呢?如果做冗余熱備的話,那防火墻上是怎么來配呢,防火墻兩個接口分別連到三層交換機上,那這兩個接口都是inside即內網了,這兩個內網應該是不同的網段

三層交換機怎么組網

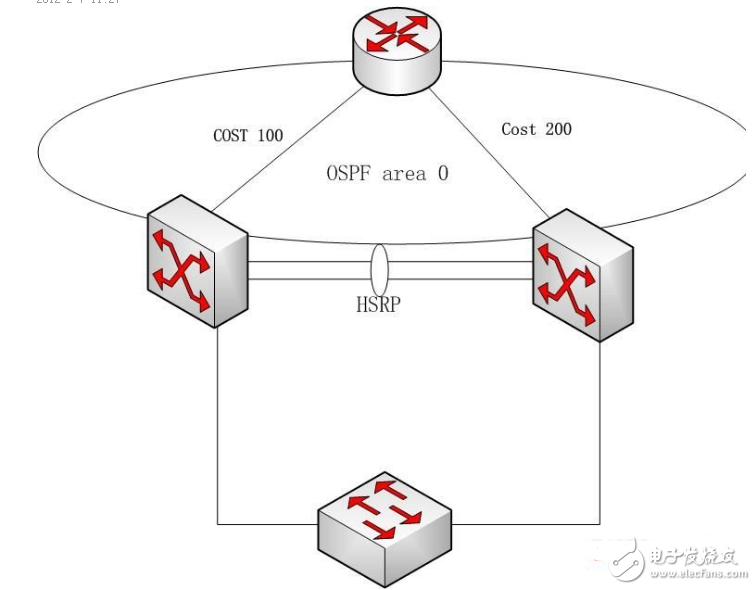

1、冗余來講,你需要的是首跳冗余協議,比如HSRP
,兩臺3560間要加心跳線

2、3560和防火墻之間可以跑個OSPF,左邊COST 100,右邊COST 200,這樣,默認流量走左邊

( 你說的兩個3560到防火墻的地址,肯定不是同一個網段。)

3、有關防火墻放外網的配置針對IP段做策略即可。

有關更多IT知識請關注北京艾銻無限http://www.bjitwx.com/
